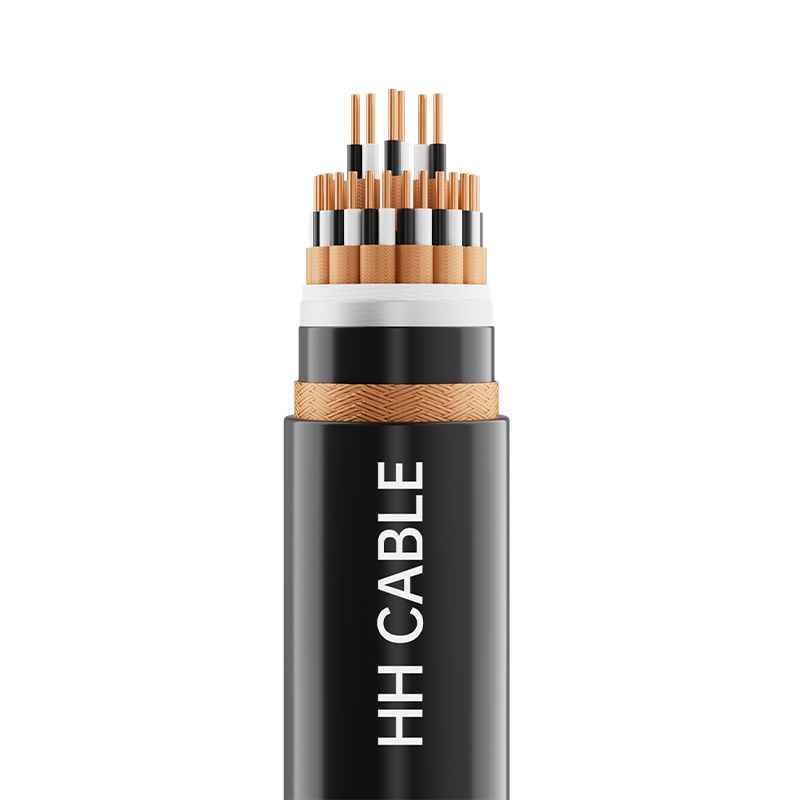

300-500V hoge en lage temperatuurbestendige computer- en instrumentkabels

Productnaam: 300-500V computer- en instrumentkabels die bestand zijn tegen hoge en lage temperaturen

1-Implementatienormen

TICW 6-2009

2-productmodel

DJFPF, DJFP2F, DJFPFRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3, enz.

3- Spanningsniveau

300/500 V

4-Productspecificaties

rooster

Model

Nominale doorsnede van de geleider mm2

Structuur van de bekabelingscomponenten

Laan Groep

Groep met drie lijnen

Vierdraadsgroep

Isolatie van siliconenrubber

0,5, 0,75, 1,0, 1,5, 2,5

1~50

1~24

1~10

Fluorkunststof isolatie

0,5, 0,75, 1,0

1~19

1~10

—

1,5, 2,5

1~10

1~10

—

5- Beschrijving van de kabelstructuur

Kabel structuur

Materiaalbeschrijving

Dirigent

Massieve koperen geleider van klasse 1 of ronde gestrande koperen geleider van klasse 2 of zachte koperen geleider van klasse 5

Brandwerende laag (indien aanwezig)

Mica-tape

Isolatie

Siliconenrubber of fluorkunststof isolatiemateriaal

Twisted pair-, groeps- of stertwisttape (indien beschikbaar)

Polyestertape of niet-geweven stof

Individuele afscherming  (indien aanwezig)

Koperdraadvlechtwerk of (kopertape of koperen plastic tape of aluminium plastic tape) omwikkeling of aluminium plastic tape omwikkeling Koperdraadomvlechting composiet afscherming

Vullen

Niet-hygroscopisch vultouw van polypropyleen met netvormig patroon

Kabelwikkeltape

Niet-geweven stof of polyestertape

Algemene afscherming (indien aanwezig)

Koperdraadvlechtwerk of (kopertape of koperen plastic tape of aluminium plastic tape) omwikkeling of aluminium plastic tape omwikkeling Koperdraadomvlechting composiet afscherming

Buitenmantel

Siliconenrubber of fluorkunststof omhulselmateriaal

6-draads kernidentificatie

Kabelcomponenten worden geïdentificeerd door isolatiekleuring, en er worden verschillende kleuren gebruikt om de strengen binnen de paren (groepen) te onderscheiden. Er kunnen verschillende kleurspectra, kleurbanden of cijfers worden gebruikt om de draadgroepen te onderscheiden en te identificeren, of volgens de eisen van de klant.

7-mantelkleur

Zwart of volgens de eis van de klant

8-Speciale prestatie-eisen

Vlamvertragend A/B/C-kwaliteit, bestand tegen hoge en lage temperaturen, enz.

9- Kenmerken van kabeltoepassing

9.1 De maximale nominale temperatuur op lange termijn die is toegestaan voor de kabelgeleider tijdens normaal bedrijf:

Isolatie van siliconenrubber: 180℃; Fluoroplastic insulation: 200℃.

9.2 De temperatuur van de kabelinstallatie mag niet lager zijn dan -20℃

9.3 Minimale buigradius voor kabelinstallatie:

Voor niet-gepantserde kabels of met koperdraad gevlochten afgeschermde flexibele kabels: de buigradius mag niet minder zijn dan zes maal de buitendiameter van de kabel;

Kabels met kopertape, koper-kunststoftape of aluminium-kunststoftape afscherming:

De buigradius mag niet minder zijn dan 12 maal de buitendiameter van de kabel.

9.4 Deze kabel wordt veel gebruikt in instrumentatie- en besturingssystemen voor industriële automatisering (ICS), gedistribueerde besturingssystemen (DCS) en programmeerbare logische controllers (PLC's) die werken in omgevingen met hoge of lage temperaturen en een nominale spanning van 300/500V. Als verbindingslijn tussen elektronische computers, industriële automatiseringsinstrumenten, sensoren en actuatoren maakt het de automatische besturing van analoge en digitale signaalsystemen zoals detectie, besturing, alarm en vergrendeling mogelijk, en verzendt het analoge en digitale signalen zoals detectie, besturing, vergrendeling en alarmering van procesvariabelen in productieapparatuur. Het vertoont een uitstekende weerstand tegen magnetische veldinterferentie, elektrostatische interferentie en schade door insecten en vogels. Het kan binnen of buiten worden geïnstalleerd, direct ingegraven, of in kabelgoten en sleuven.
