Industriële kabelsFabrikanten

Assortiment industriële kabels die wij fabrikant

Onze Industrial Cables-familie is duurzaam rond vaste en flexibele installaties in fabrieken, onderstations, waterzuiveringsinstallaties, werktuigmachines en proceskids. Elke constructie wordt bedoeld door het spanningsniveau, het isolatiemateriaal, het type afscherming, het aantal kernen en de samenstelling van de mantel, zodat dezelfde geleidergrootte in verschillende prestatieklassen kan worden geleverd.

Toepassing geschikt voor industriële systemen

De selectie van industriële kabels begint met het signaal van de stroomvoorziening en verplaatst zich vervolgens naar de omgeving. Een kabel die 4–20 mA van een druktransmitter transporteert, heeft andere eisen op het gebied van afscherming en capaciteit dan een 61-aderige vergrendelingskabel in een motorcontrolecentrum. Wij stemmen de constructie af op de plaats van één generiek type voor ieder paneel om te leveren.

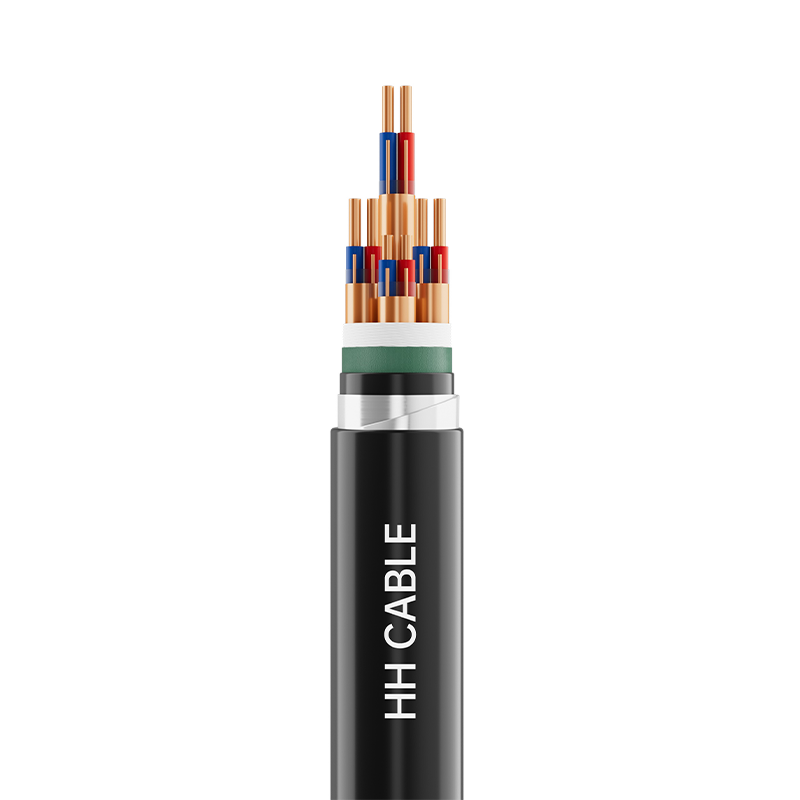

• Procesautomatisering: instrumentkabels tussen veldsensoren, aansluitdozen en DCS/PLC-kasten.

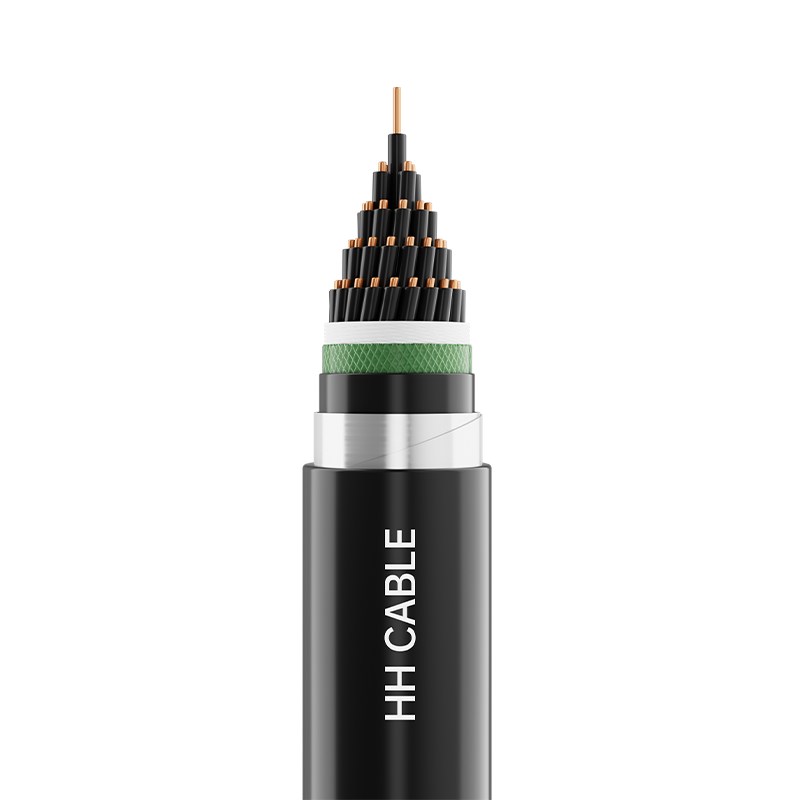

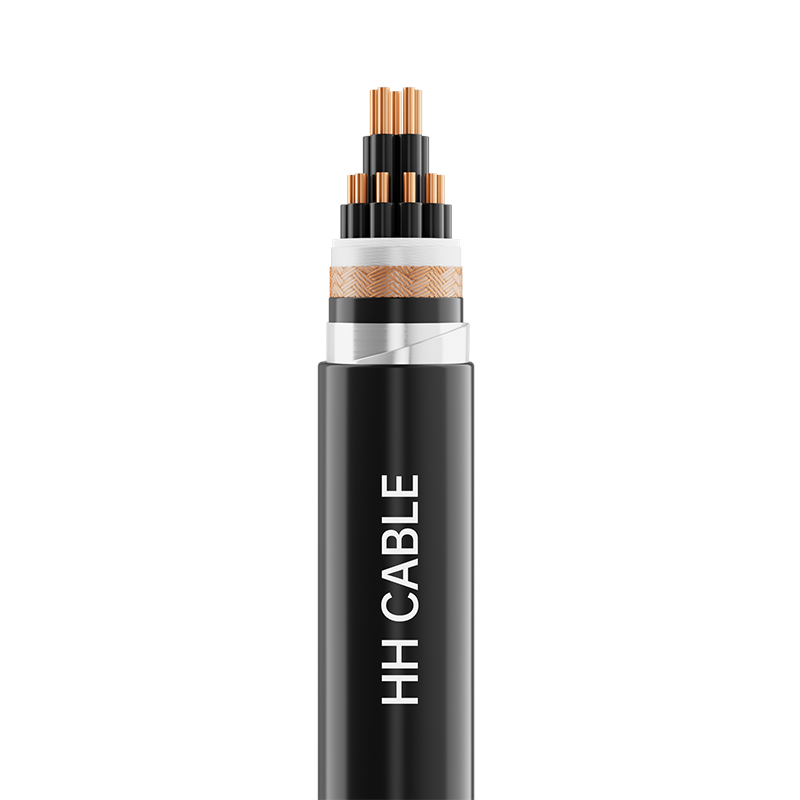

• Motorbesturing: XLPE- of PVC-besturingskabels voor contactor-, relais- en indicatiecircuits.
• Aandrijvingen en omvormers: 1kV voedingskabels met variabele frequentie en lage overdrachtsimpedantie.

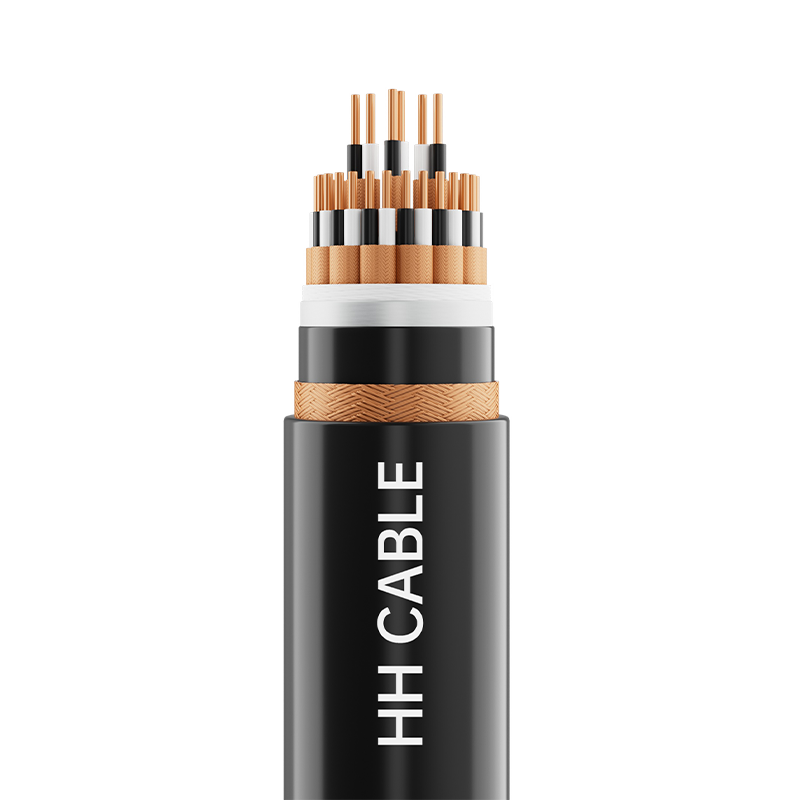

• Zones met hoge temperaturen: Met siliconen of fluorkunststof gecombineerde computer- en instrumentkabels geschikt voor een geleidertemperatuur van 180°C of 200°C.
• Buiten- en ondergrondse routes: gepantserde of UV-bestendige omhulde besturingskabels voor kabelgoten en directe ingraving.

Constructieopties en kritische specificaties

Elke industriële kabel die wij aanbieden, wordt bedoeld door een constructietabel. De onderstaande tabel vat de belangrijkste variabele samen die we vóór productie bevestigen, waarbij we gebruik maken van de standaardconfiguraties die zijn gepubliceerd voor onze bedienings- en instrumentenreeksen.

Signaalintegriteit en afschermingsontwerp

Voor instrumentatie- en computerkabels wordt het verschil tussen een stabiele en een fluctuerende waarde gegarandeerd. We bouwen folieschermen voor hoogfrequent geluid, gevlochten koperen schilden waar flexibiliteit en mechanische robuustheid nodig zijn, en composietfolie-plus-vlechtconstructies voor de meest voorkomende EMC-omgevingen. Er worden aarddraden meegeleverd, zodat de afscherming aan het paneeluiteinde kan worden voorbereid.

Gedraaide paren, drieklanken en ster-quad-groepen verminderen de magnetische opname. Waar stroom- en signaalgeleiders een kabel delen, scheiden we ze om gelijkwaardige inductie te ingewikkeld. Deze keuzes worden gemaakt in de offertefase, omdat het wijzigen van het schildtype na productie niet praktisch is.

Temperatuur-, installatie- en omgevingslimieten

Nominale geleidertemperatuur is afhankelijk van isolatie: PVC, PE en halogeenvrij polyolefine 70°C; XLPE 90°C; siliconenrubber 180°C; fluorkunststof 200°C. De kortsluittolerantie voor XLPE-besturingskabels bedraagt ​​250 °C gedurende maximaal vijf seconden. De installatietemperatuur mag niet lager zijn dan 0°C voor standaardverbindingen, of lager dan -20°C voor instrumentkabels die bestand zijn tegen hoge en lage temperaturen.

• Buistraal: 6× buitendiameter voor flexibele of niet-gepantserde gevlochten kabels; 8× voor ongewapende krachtige besturingskabels; 12× voor gepantserde of met metaal afgeschermde constructies.
• Routeren: scheid voedings- en signaalkabels, houd de afstand tussen de trays aan en aardafschermingen aan één uiteinde, tenzij het systeemontwerp anders vereist.
• Omgeving: UV-bestendige jassen voor buitenlopen, bepantsering voor directe begraving en oliebestendige omhulsels voor het interieur van werktuigmachines.

Kwaliteitscontrole en acceptatie

Henghui Cable exploiteert twee productiefabrieken en negen werkplaatsen met een MES-systeem dat het traject van grondstof tot afgewerkte haspel bestrijkt. Onze kwaliteitsmanagement-, milieumanagement- en arbo- en gezondheids- en veiligheidssystemen zijn gecertificeerd, en ons assortiment zonne-PV-kabels is TÜV Rheinland-, CE- en EAC-gecertificeerd. Voor industriële kabels zijn routinematige fabriekstests de weerstand van de geleider, de isolatieweerstand, de weerstand tegen hoge spanningen en maatcontroles inbegrepen; brandwerende en halogeenvrije componenten worden substantieel aan de hand van de relevante prestatie-eisen.

Acceptatiedocumentatie kan bestaan ​​uit testrapporten, conformiteitscertificaten en gegevens over de rollengte. Wanneer een projectinspectie door derden van getuigentesten vereist, stemmen we het inspectieschema vóór verzending af met de vertegenwoordiger van de klant.

Gerelateerde kabelfamilies voor complete projecten

Industriële kabels bevinden zich vaak naast andere circuits in dezelfde fabriek. Wij leveren de volledige set, zodat isolatiesystemen, mantelverbindingen en documentatie gedurende het hele project consistent blijven.

• Transmissie- en transformatiekabels voor elektriciteitsnetwerken — XLPE-voedingskabels van 1,8–3 kV, 6–35 kV en 66–110 kV voor substation- en feederverbindingen.
• Spoor- en transitkabels — halogeenvrije, rookarme constructies voor tunnels, stations en rollend materieel.
• Infrastructuur- en bouwkabels — vaste bedrading, PVC-geïsoleerde draden en snoeren voor gebouwen en fabrieken.
• Nieuwe energiekabels - fotovoltaïsche kabels voor zonne-energie en aanverwante gelijkstroomkabels voor opwekkings- en opslagsystemen.

Informatie die we gebruiken om uw oplossing te transformeren

Om een accuraat voorstel voor Industriële Kabels op te stellen, hebben we het werkpunt en de installatievoorwaarden nodig. De onderstaande checklist geeft de gegevens weer die onze engineers beoordelen voordat ze een offerte en productietekening uitbrengen.

• Circuitfunctie: besturing, signaal, instrumentatie, aandrijving van stroomverdeling.
• Spanningsniveau: 300/500V, 450/750V of 1kV.
• Geleidergrootte en kernaantal: doorsnede in mm² en aantal aders, ouders of drieklanken.
• Isolatie- en mantelmateriaal: PVC, PE, XLPE, halogeenvrij, siliconen of fluorkunststof.
• Afscherming en bepantsering: folie, vlechtwerk, composiet, staalband of staaldraad.
• Speciale prestaties: vlamvertragende kwaliteit, brandwerendheid, rookarm, halogeenvrij, termiet-/knaagdierbestendig, UV- of oliebestendig.
• Installatieomgeving: binnen, buiten, begraven, bak, leiding, omgevingstemperatuur en uitstoot aan chemicaliën.
• Aantal leveringen: totaal aantal meters, haspellengte, bestemmingshaven en vereist leveringsvenster.
• Documentatie: testrapporten, certificaten, paklijst en eventuele inspectievereisten van derden.

Stuur deze gegevens mee met uw aanvraag en wij bevestigen het model, de constructie en de levering. Op maat gemaakte kernen, kleuren, lengtes en mantelverbindingen kunnen worden geproduceerd op basis van tekeningen van monsters.

Veelgestelde vragen

Wat is het verschil tussen besturingskabels en instrumentkabels?

Besturingskabels transporteren schakel- en vergrendelingssignalen op 450/750 V en zijn gebouwd voor mechanische robuustheid, vaak met veel aders. Instrumentkabels transporteren analoge of digitale signalen op laag niveau bij 300/500 V en geven prioriteit aan een lage capaciteit, hoge isolatieweerstand en effectieve afscherming om de meetnauwkeurigheid te beschermen.

Kunnen jullie kabels leveren voor frequentieregelaars?

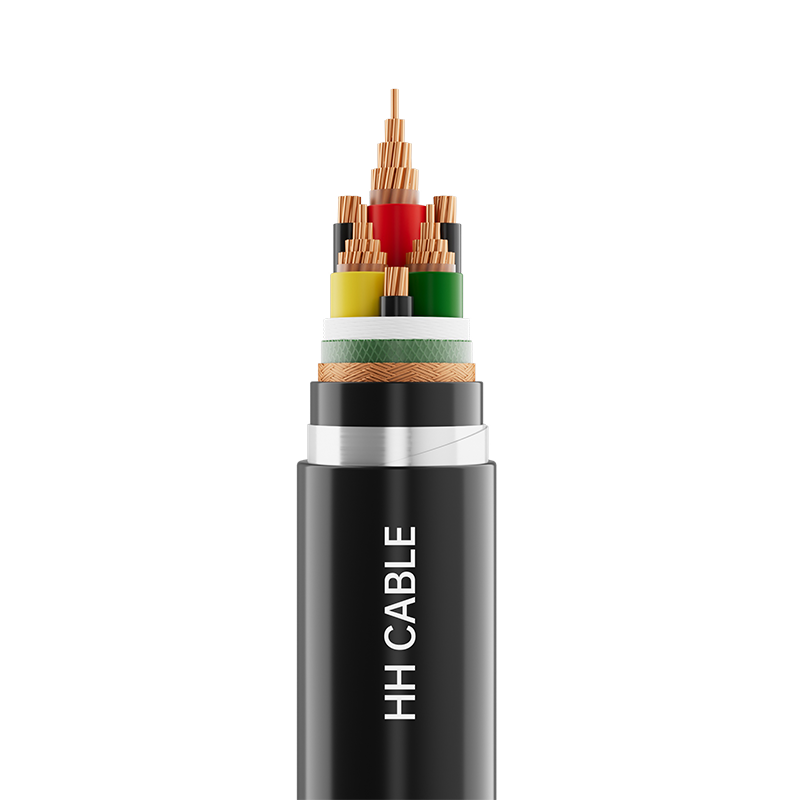

Ja. Onze 1kV voedingskabel met variabele frequentie is ontworpen met een symmetrische constructie en afscherming om common-mode ruis en spanningspieken tussen omvormer en motor te elimineren. We bevestigen het omvormervermogen, de kabellengte en de routeringsmethode voordat we de afschermings- en geleiderklasse selecteren.

Welk temperatuurbereik dekken uw industriële kabels?

Standaard PVC-, PE- en halogeenvrije polyolefinekabels zijn bestand tegen een geleidertemperatuur van 70°C; XLPE stuurkabels tot 90°C. Voor zones met hoge temperaturen leveren wij met siliconenrubber stoffen kabels tot 180°C en met fluorkunststof stoffen kabels tot 200°C, met installatietemperatuur tot -20°C.

Produceert u op maat gemaakte kernaantallen en mantelkleuren?

Wij produceren zowel standaard als op maat gemaakte industriële kabels. Kernaantallen van 2 tot 61, niet-standaard doorsneden, specifieke kleursequenties, gedrukte legenda's en alternatieve mantelverbindingen kunnen worden geproduceerd volgens klanttekeningen van monsters.

Welke informatie is nodig voor een nauwkeurige offerte?

Geef het constructiemodel, het spanningsniveau, de afmeting van de geleider, het aantal kernen, het isolatie- en omhulselmateriaal, de vereisten voor afscherming van bepantsering, speciale prestatievermogen, hoeveelheid, haspellengte en leveringsbestemming op. Met deze gegevens bevestigen wij de constructie en brengen wij een offerte uit.

Hoe industriële kabels worden verpakt geleverd?

Kabels worden geleverd op houten of stalen haspels met lengte- en trommelmarkering, beschermd voor zeevracht. De verzending voor standaard industriële kabels bedraagt ​​doorgaans ongeveer 7 tot 10 dagen na bevestiging, afhankelijk van de hoeveelheid en de beschikbaarheid van materialen.
