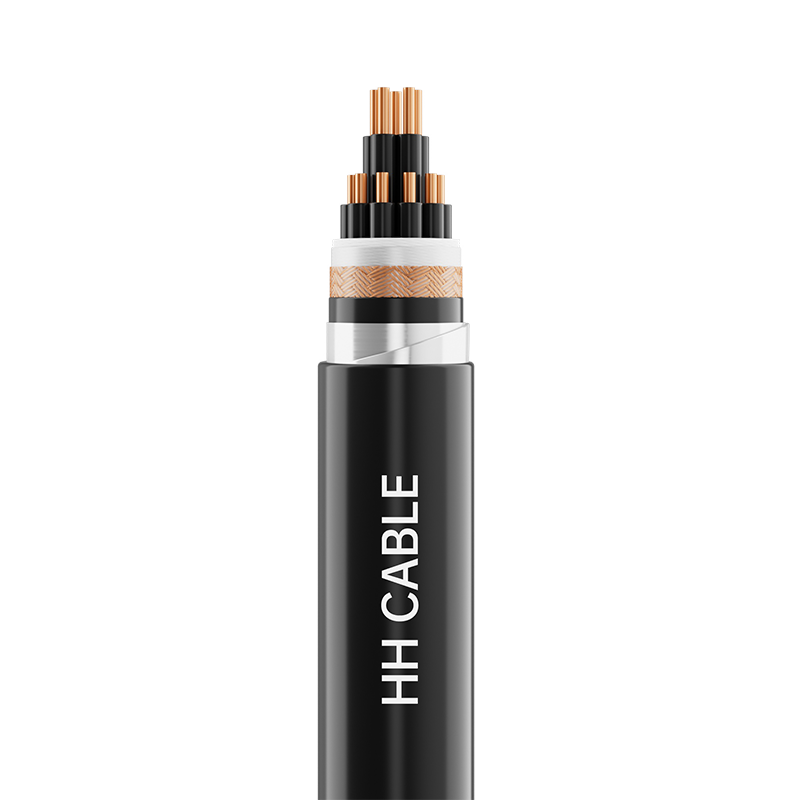

450-750V cross-linked polyethyleen geïsoleerde stuurkabel

Productnaam: 450-750V gecrosslinkte polyethyleen geïsoleerde stuurstroomkabel

1-Implementatienormen

GB/T9330-2020

2-productmodel

KYJV, KYJVP, KYJVP2, KYJVP3, KYJVP4, KYJV22, KYJV32, KYJVP2-22, KYJVR, enz.

3- Spanningsniveau

450/750V

4-Productspecificaties

rooster

Model

Nominale doorsnede van de geleider mm2

0.5

0.75

1.0

1.5

2.5

4

6

10

Aantal kernen

KYJV, KYJVP en andere series

—

2~61

2~19

2-10

KYJV P2, KYJVP3, KYJVP4 en andere series

—

4~61

4~19

4-10

KYJV22, KYJVP2-22, KYJYP2-23 en andere series

—

7~61

4~61

4~19

4-10

KYJV32, KYJY33 en andere series

—

19~61

7~61

4~19

4-10

KYJVR, KYJYR en andere series

2~61

—

—

—

KYJVRP, KYJYRP en andere series

2~61

2~48

—

—

—

Opmerking: 1. Het specificatiebereik van vlamvertragende kabels, halogeenvrije, rookarme vlamvertragende kabels, brandwerende kabels en hun gecombineerde kabels zijn dezelfde als die van de overeenkomstige hierboven genoemde modellen.

2. De aanbevolen adernummerreeksen zijn: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 en 61 aders.

5- Beschrijving van de kabelstructuur

Kabel structuur

Materiaalbeschrijving

Dirigent

Massieve koperen geleider van klasse 1 of ronde gestrande koperen geleider van klasse 2 of zachte koperen geleider van klasse 5

Brandwerende laag (indien aanwezig)

Mica-tape

Isolatie

Vernet polyethyleen isolatiemateriaal

Vullen

Niet-hygroscopisch vultouw van polypropyleen met netvormig patroon

Kabelwikkeltape

Niet-geweven stof of polyestertape

Metalen afscherming

Omvlechting van koperdraad of (kopertape of koperen plastic tape of aluminium plastic tape) omwikkeling

Voering (indien aanwezig)

Polypropyleen tape met reliëf of (polyvinylchloride of polyethyleen of halogeenvrij, rookarm, vlamvertragend) omhulselmateriaal

Isolatiehuls (indien aanwezig)

PVC of polyethyleen of halogeenvrij vlamvertragend mantelmateriaal met lage rookontwikkeling

Bepantsering (indien aanwezig)

Gegalvaniseerde staalband of gegalvaniseerde staaldraad

Buitenmantel

PVC of polyethyleen of halogeenvrij vlamvertragend mantelmateriaal met lage rookontwikkeling

6-draads kernidentificatie

6.1 Identificatie van de isolatiekleur:

6.1.1 Wanneer gekleurde isolatie wordt gebruikt voor de identificatie van geïsoleerde draadkernen, mag elke geïsoleerde draadkern slechts één kleur gebruiken, behalve de groen/gele combinatiekleur.

6.1.2 De kleuren van de isolatiekernen van een meeraderige kabel mogen niet groen en geel zijn, aangezien dit geen gecombineerde kleuren zijn.

6.1.2 Voor groen/geel geïsoleerde draadkernen moet één kleur ten minste 30% en niet meer dan 70% van het oppervlak van de geïsoleerde draadkern bedekken, en de andere kleur moet de rest bedekken en overal consistent zijn.

6.1.4 Het voorkeurskleurenspectrum voor isolatiekleuring van kabels met vijf aders of minder is als volgt:

2 kernen: geen voorkeurskleurenspectrum; 3 aders: groen/geel, blauw, bruin of blauw, zwart, bruin;

4 aders: groen/geel, blauw, zwart, bruin of blauw, zwart, bruin, grijs of oranje;

5-aderig: groen/geel, blauw, zwart, bruin, grijs of oranje, of blauw, zwart, bruin, grijs, oranje of andere verschillende kleuren.

6.1.5 Wanneer er speciale vereisten zijn voor chromatografie, kunnen de vraag- en aanbodpartijen onderhandelen en bepalen op basis van de eisen van de klant.

6.2 Isolatie digitale identificatie:

6.2.1 Kabels met zeven of meer aders moeten worden geïdentificeerd met nummers. De isolatie moet dezelfde kleur hebben en numeriek van de binnenlaag naar de buitenlaag in natuurlijke volgorde zijn gerangschikt, te beginnen met geïsoleerde kern nr. 1 (zwarte isolatie met witte letters wordt aanbevolen), met uitzondering van de groen/gele geïsoleerde kern (indien aanwezig).

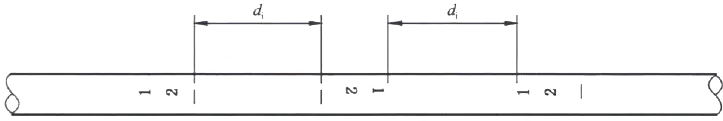

6.2.2 Wanneer het bord uit één enkel cijfer bestaat, moet er een horizontale lijn onder het nummer worden toegevoegd. Als het bord uit twee cijfers bestaat, moeten deze verticaal worden geplaatst en moet er onder het laatste nummer een horizontale lijn worden toegevoegd. Het interval di tussen twee aangrenzende groepen getallen mag niet groter zijn dan 50 mm. De opstelling van de digitale identificatieborden is weergegeven in onderstaande figuur:

7-mantelkleur

Zwart of volgens de eis van de klant

8-Speciale prestatie-eisen

Vlamvertragend A/B/C-kwaliteit, rookarm en halogeenvrij, termietbestendig, knaagdierbestendig, UV-bestendig, bestand tegen lage temperaturen, bestand tegen minerale oliën, enz.

9- Kenmerken van kabeltoepassing

9.1 De maximale nominale temperatuur op lange termijn die is toegestaan voor de kabelgeleider tijdens normaal bedrijf is 90°C.

9.2 De maximaal toegestane temperatuur van de kabelgeleider tijdens kortsluiting (duur niet langer dan 5 seconden) is 250℃.

9.3 De kabelinstallatietemperatuur mag niet lager zijn dan 0 ℃

9.4 Minimale buigradius voor kabelinstallatie:

9.4.1 Kabel met zachte structuur:

De buigradius mag niet minder zijn dan 6 keer de buitendiameter van de kabel.

9.4.2 Niet-gepantserde kabels:

De buigradius mag niet minder zijn dan 8 keer de buitendiameter van de kabel.

9.4.3 Gepantserde en met metaal afgeschermde kabels:

De buigradius mag niet minder zijn dan 12 keer de buitendiameter van de kabel.

9.5 Deze kabel wordt veel gebruikt in besturings-, signaaloverdracht-, bewakings- en beveiligingscircuitsystemen met een nominale spanning van 450/750V en lager om een ​​veilige, stabiele en efficiënte werking van elektrische systemen te garanderen. Het kan vast worden geïnstalleerd en gebruikt, zowel binnen als buiten, of direct ingegraven in kabelbuizen en kabelgoten
