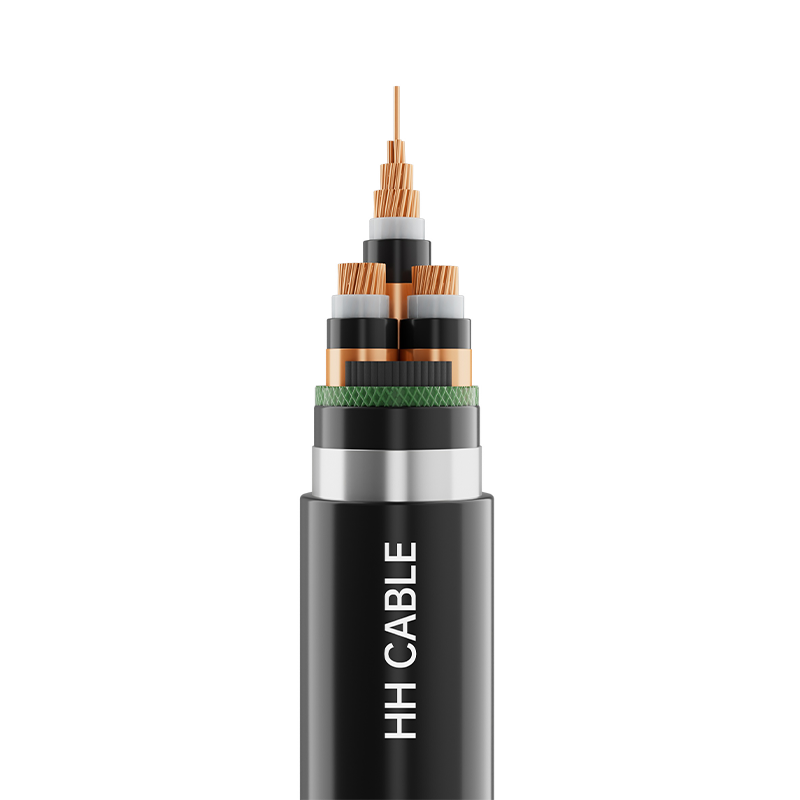

6-35kV cross-linked polyethyleen geïsoleerde voedingskabel

Productnaam: 6-35kV gecrosslinkte polyethyleen geïsoleerde voedingskabel

1-Implementatienormen

GB/T2706.2~3-2020

2-productmodel

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72, enz.

3- Spanningsspecificaties

Spanningsniveau

Aantal kernen

Specificatie

Koperen geleider

Geleider van aluminium of aluminiumlegering

3,6/6kV

6/6 (10) kV

8,7/10(15) kV

12/20 kV

3

25 mm 2 ~630 mm 2

25 mm 2 ~630 mm 2

1

25 mm 2 ~800 mm 2

25 mm 2 ~800 mm 2

18/20 (30) kV

3

35 mm 2 ~630 mm 2

35 mm 2 ~630 mm 2

1

35 mm 2 ~800 mm 2

35 mm 2 ~800 mm 2

21/35kV

26/35kV

3

50 mm 2 ~630 mm 2

50 mm 2 ~630 mm 2

1

50 mm 2 ~800 mm 2

50 mm 2 ~800 mm 2

4- Beschrijving van de kabelstructuur

Kabel structuur

Materiaalbeschrijving

Dirigent

Ronde, compacte geleider (koper, aluminium of aluminiumlegering).

Dirigent shielding

Verknoopt halfgeleidend materiaal

Isolatie

Vernet polyethyleen isolatiemateriaal

Isolatie shielding

Verknoopt halfgeleidend materiaal

Metalen afscherming

Koperbandwikkeling of dunne koperdraadwikkeling; Bovendien kunnen naar behoefte optische vezels voor temperatuurbewaking worden toegevoegd

Vulling (indien aanwezig)

Niet-hygroscopische polypropyleen waaiervormige vulstrips of

Niet-hygroscopisch vultouw van polypropyleen met netvormig patroon

Kabelwikkeltape (indien aanwezig)

Niet-geweven of polypropyleentape

Isolatiehuls (indien aanwezig)

PVC of polyethyleen of halogeenvrij vlamvertragend mantelmateriaal met lage rookontwikkeling

Bepantsering (indien aanwezig)

Roestvrij stalen strip of aluminium strip of strip van aluminiumlegering of gegalvaniseerde stalen strip of roestvrijstalen draad of aluminiumdraad of draad van aluminiumlegering of gegalvaniseerde staaldraad

Buitenmantel

PVC of polyethyleen of halogeenvrij vlamvertragend mantelmateriaal met lage rookontwikkeling

5-draads kernidentificatie

Eenaderige kabel: volgens de natuurlijke kleur van de isolatie - originele kleur

Drie-aderige kabel: identificatie met geel, groen, rood lint of bedrukte identificatie met 1, 2, 3 witte cijfers of volgens klantvereisten

6-mantelkleur

Zwart of volgens de eis van de klant

7-Speciale prestatie-eisen

Vlamvertragend A/B/C-kwaliteit, rookarm en halogeenvrij, termietbestendig, knaagdierbestendig, UV-bestendig, waterbestendig, enz.

8- Kenmerken van kabeltoepassing

8.1 De maximale nominale temperatuur op lange termijn die is toegestaan voor de kabelgeleider tijdens normaal bedrijf is 90°C.

8.2 Tijdens kortsluiting (duur niet langer dan 5 seconden) bedraagt ​​de maximaal toegestane temperatuur van de kabelgeleider 250°C.

8.3 De kabelinstallatietemperatuur mag niet lager zijn dan 0 ℃

8.4 Minimale buigradius voor kabelinstallatie

8.4.1 Eenaderige ongewapende kabel:

De minimale buigradius van de kabel tijdens installatie: niet minder dan 20 keer de buitendiameter van de kabel;

De minimale buigradius van de kabel na installatie: niet minder dan 15 keer de buitendiameter van de kabel.

8.4.2 Eenaderige gepantserde kabel:

De minimale buigradius van de kabel tijdens installatie: niet minder dan 15 keer de buitendiameter van de kabel;

De minimale buigradius van de kabel na installatie: niet minder dan 12 keer de buitendiameter van de kabel.

8.4.3 Drie-aderige ongewapende kabel:

De minimale buigradius van de kabel tijdens installatie: niet minder dan 15 keer de buitendiameter van de kabel;

De minimale buigradius van de kabel na installatie: niet minder dan 12 keer de buitendiameter van de kabel.

8.4.3 Drie-aderige gepantserde kabel:

De minimale buigradius van de kabel tijdens installatie: niet minder dan 12 keer de buitendiameter van de kabel;

De minimale buigradius van de kabel na installatie: niet minder dan 10 keer de buitendiameter van de kabel.

8.5-kabel wordt veel gebruikt in energietransmissie- en distributiesystemen, waaronder stedelijke stroomdistributienetwerken en industriële stroomvoorzieningen. De kabel is geschikt voor vaste installatie zowel binnen als buiten en kan direct worden ingegraven in pijpleidingen, kabelgoten, leidingen en kabelgoten. Met metaaltape gepantserde kabel is bestand tegen mechanische krachten, maar niet tegen aanzienlijke spanningen; met draad gepantserde kabel is bestand tegen mechanische krachten en aanzienlijke spanning; ongewapende kabel is niet bestand tegen spanning of compressie.
