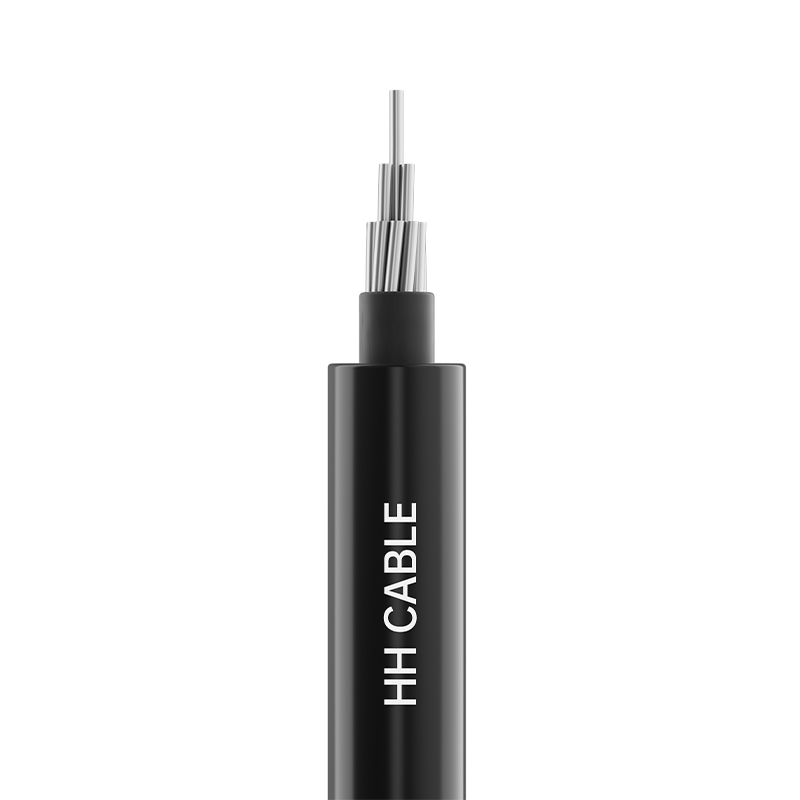

10 kV bovengronds geïsoleerde kabel

Productnaam: 10 kV geïsoleerde bovengrondse kabel

1-Implementatienormen

GB/T14049-2008

2-productmodel

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ, enz.

3- Spanningsniveau

10 kV

4-Productspecificaties

Aantal kernen

Specificatie

Koperen geleider

Geleider van aluminium of aluminiumlegering

1

10 mm 2 ~400 mm 2

10 mm 2 ~400 mm 2

3

25 mm 2 ~400 mm 2

25 mm 2 ~400 mm 2

3 K (A) of 3 K (B)

25 mm 2 ~400 mm 2

K 25 mm 2 ~120 mm 2

25 mm 2 ~400 mm 2

K 25 mm 2 ~120 mm 2

Opmerking 1: K is de dragende gevlochten draad. Afhankelijk van de technische eisen kan de in de tabel gespecificeerde doorsnede zo worden gekozen dat deze overeenkomt met de overeenkomstige geleiderdoorsnede.

Wanneer de overspanning van de toren groter is en er extra draagkabels nodig zijn, worden dergelijke draagkabels niet in de kabelconstructie opgenomen

Opmerking 2: (A) geeft dragende draad van staal aan, en (B) geeft dragende draad van aluminiumlegering aan.

5- Beschrijving van de kabelstructuur

Kabel structuur

Materiaalbeschrijving

Dirigent

Ronde, compacte geleider (koper, aluminium of aluminiumlegering).

Dirigent shield (if any)

Verknoopte of niet-verknoopte halfgeleidende materialen

Isolatie

Weerbestendig isolatiemateriaal van hogedichtheidpolyethyleen of vernet polyethyleen

Isolatie shield (if any)

Vernet, stripbaar halfgeleidend materiaal

6-Isolatie-identificatie

Isolatie coloring identification:

De isolatiekleur is zwart of naturel. De fasevolgorde van de drieaderige kabelisolatie wordt geïdentificeerd door ribbels, d.w.z. fase A heeft één ribbel, fase B heeft twee ribbels, fase C heeft drie ribbels, enz., of volgens de eisen van de klant. De neutrale kern is gemarkeerd met een andere markeermethode dan hierboven.

7-Speciale prestatie-eisen

Weerbestendigheid, UV-bestendigheid, enz.

8- Kenmerken van kabeltoepassing

8.1 De maximale nominale temperatuur op lange termijn die is toegestaan voor de kabelgeleider tijdens normaal bedrijf:

Hogedichtheidpolyethyleen: 75°C; vernet polyethyleen: 90°C.

8.2 De maximaal toegestane temperatuur van de kabelgeleider tijdens kortsluiting (duur niet langer dan 5 seconden) is: isolatie van hogedichtheidpolyethyleen: 150°C; vernet polyethyleen isolatie: 250°C.

8.3 De temperatuur van de kabelinstallatie mag niet lager zijn dan -20℃

8.4 Minimale buigradius voor kabelinstallatie:

Eenaderige kabel: niet minder dan 20 keer de buitendiameter van de kabel;

Meeraderige kabel: niet minder dan 15 keer de buitendiameter van de kabel.

8.510kV geïsoleerde bovengrondse kabels worden veel gebruikt bij de aanleg en upgrades van elektriciteitsnetwerken in stedelijke en landelijke gebieden om traditionele kale geleiders te vervangen, het risico op elektrische schokken te verminderen, de veiligheid te verbeteren, te voldoen aan de behoeften van stedelijke verfraaiing, de impact van kale geleiders op het landschap te vermijden en het effect van een "onzichtbaar elektriciteitsnet" te bereiken.

8.5.1 Bij het bovengronds installeren van lichte en dun geïsoleerde kabels moet een bepaalde afstand tot bomen worden aangehouden. Wanneer de kabels in bedrijf zijn, is alleen kortstondig contact tussen de kabels en bomen toegestaan.

8.5.2 Bij het bovengronds installeren van natuurlijk geïsoleerde kabels moet een bepaalde afstand tot bomen worden aangehouden. Wanneer de kabels in bedrijf zijn, is veelvuldig contact tussen de kabels en bomen toegestaan.

8.5.3 De overige geïsoleerde bovengrondse kabels van 10 kV moeten op vaste bovengrondse locaties worden geïnstalleerd. Tijdens de installatie moet een bepaalde afstand tot bomen worden aangehouden. Tijdens bedrijf is veelvuldig contact tussen de kabels en bomen toegestaan. Bovendien moeten bovengrondse geïsoleerde kabels met zachte koperen kern worden gebruikt als downlead van de transformator.
