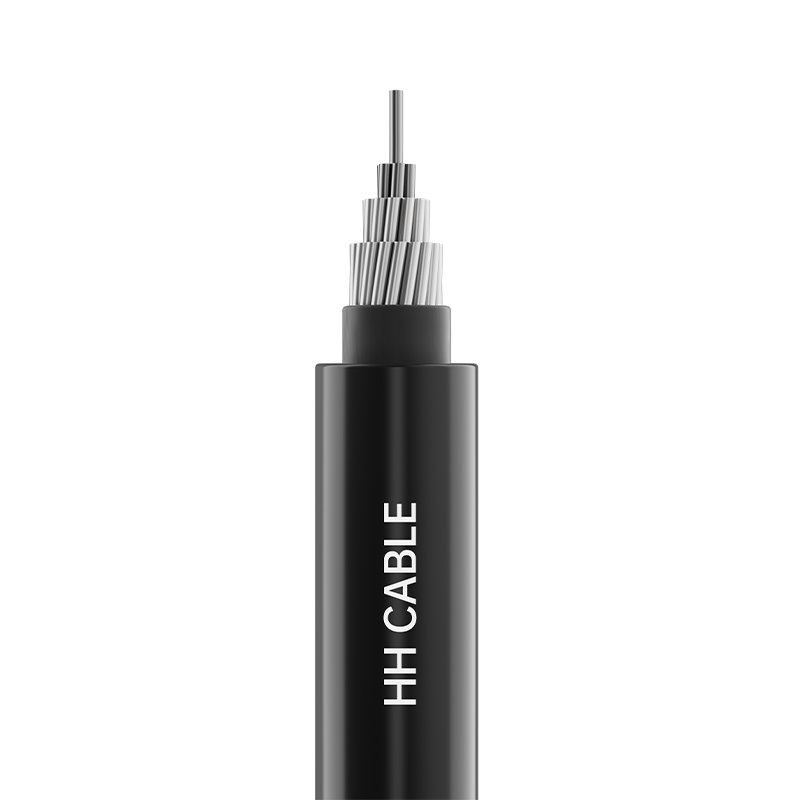

20 kV en lager stalen kern Versterkte aluminium kern (aluminiumlegering kern) Overhead geïsoleerde kabel

Productnaam: 20 kV en onder stalen kern versterkte aluminium kern (aluminiumlegering kern) bovengrondse geïsoleerde kabel

1-Implementatienormen

Q/320282DJD002-2021, Q/320282DJD007-2025

2-productmodel

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q, enz.

3- Spanningsniveau

1 kV, 10 kV, 20 kV

4-Productspecificaties

Aantal kernen

Specificaties (aluminium/staal)

1

10/2 mm 2 ~400/95 mm 2

5- Beschrijving van de kabelstructuur

Kabel structuur

Materiaalbeschrijving

dirigent

Ronde gecomprimeerde stalen kern versterkte (aluminium of aluminiumlegering) geleider

Geleiderafscherming (indien aanwezig)

Verknoopte of niet-verknoopte halfgeleidende materialen

isolatie

Weerbestendig isolatiemateriaal van hogedichtheidpolyethyleen of vernet polyethyleen

6-Isolatie-identificatie

Identificatie van de isolatiekleur:

De isolatiekleur is zwart of volgens de eis van de klant.

7-Speciale prestatie-eisen

Weerbestendigheid, UV-bestendigheid, treksterkte, etc.

8- Kenmerken van kabeltoepassing

8.1 De maximale nominale temperatuur op lange termijn die is toegestaan voor de kabelgeleider tijdens normaal bedrijf:

Gewoon polyethyleen, polyvinylchloride: 70℃; polyethyleen met hoge dichtheid: 75 ℃; vernet polyethyleen: 90℃.

8.2 De maximaal toegestane temperatuur van de kabelgeleider tijdens kortsluiting (duur niet langer dan 5 seconden) is: gewoon polyethyleen, polyvinylchloride: 130 ℃; isolatie van polyethyleen met hoge dichtheid: 150 ℃; vernette polyethyleen isolatie: 250℃.

8.3 De temperatuur van de kabelinstallatie mag niet lager zijn dan -20℃

8.4 Minimale buigradius voor kabelinstallatie:

Niet minder dan 20 keer de buitendiameter van de kabel.

8.5 Met staal versterkt aluminium (aluminiumlegering) bovengrondse geïsoleerde kabels tot 20 kV worden veel gebruikt bij de aanleg en upgrade van elektriciteitsnetwerken op het platteland, vooral in stroomvoorzieningssystemen met grote overspanningen in bergachtige gebieden. Vergeleken met geleiders van puur aluminium bieden ze een grotere breeksterkte en betere doorbuigingseigenschappen, waardoor de transmissiecapaciteit toeneemt zonder de torenbelastingen te veranderen. Het aantal torens kan worden verminderd afhankelijk van de bijzonderheid van bergachtige gebieden of rivieren om een ​​stroomvoorziening met grote overspanningen te bereiken.
