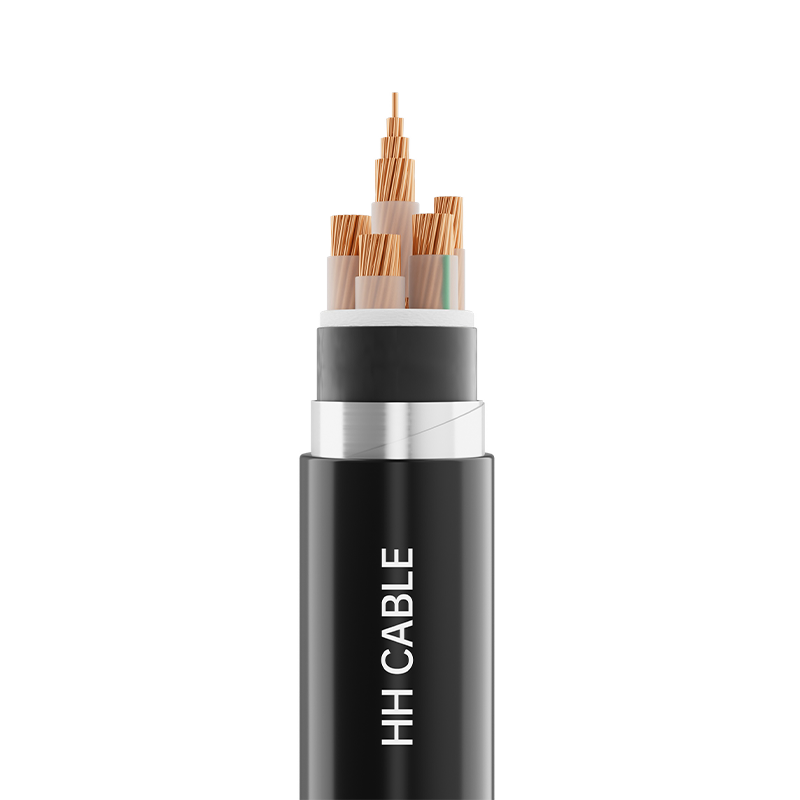

1,8-3 kV en lager cross-linked polyethyleen geïsoleerde stroomkabels

Productnaam: 1,8/3 kV en lager gecrosslinkte polyethyleen geïsoleerde stroomkabels

1-Implementatienormen

GB/T2706.1-2020

2-productmodel

YJV, YJLV, YJLHV, YJV22, YJV32, YJY23, YJV62, YJV72, enz.

3- Spanningsniveau

1,8/3 kV, 0,6/1 kV

4-Productspecificaties

Aantal kernen

Specificatie

Koperen geleider

Geleider van aluminium of aluminiumlegering

1-5

1,5 mm 2 ~630 mm 2

1,5 mm 2 ~630 mm 2

3 1, 3 2, 4 1

2,5 mm 2 ~630 mm 2

6 mm 2 ~630 mm 2

5- Beschrijving van de kabelstructuur

Kabel structuur

Materiaalbeschrijving

Dirigent

Ronde gecompacteerde of niet-gecompacteerde geleiders (koper, aluminium of aluminiumlegering), koperen geleiders - Klasse 1, Klasse 2, Klasse 5; aluminium geleiders - Klasse 1, Klasse 2

brandwerende laag (indien aanwezig)

Mica-tape

Isolatie

Vernet polyethyleen isolatiemateriaal

Vulling (indien aanwezig)

Niet-hygroscopisch vultouw van polypropyleen met netvormig patroon

Kabelwikkeltape (indien aanwezig)

Niet-geweven of polypropyleentape

Metalen afscherming (indien aanwezig)

Omwikkeling met kopertape of koperdraadwikkeling

Binnenmantel (indien aanwezig)

Polypropyleen tape met reliëf of (polyvinylchloride of polyethyleen of halogeenvrij, rookarm, vlamvertragend) omhulselmateriaal

Isolatiehuls (indien aanwezig)

PVC of polyethyleen of halogeenvrij vlamvertragend mantelmateriaal met lage rookontwikkeling

Bepantsering (indien aanwezig)

Roestvrij stalen strip of aluminium strip of strip van aluminiumlegering of gegalvaniseerde stalen strip of roestvrijstalen draad of aluminiumdraad of draad van aluminiumlegering of gegalvaniseerde staaldraad

Buitenmantel

PVC of polyethyleen of halogeenvrij vlamvertragend mantelmateriaal met lage rookontwikkeling

6-draads kernidentificatie

6.1 Isolatiekleuring of kleurbandidentificatie:

1-aderige kabel: natuurlijke isolatiekleur of volgens de eisen van de klant

2-aderige kabel: rood, blauw; 3-aderige kabel: geel, groen, rood;

4-aderige kabel: geel, groen, rood, blauw;

5-aderige kabel: gele, groene, rode, blauwe, geelgroene dubbele kleur of zwart of volgens de eisen van de klant;

3 1-aderige kabel: geel, groen, rood, blauw;

3 2-aderige kabel: gele, groene, rode, blauwe, geelgroene dubbele kleur of zwart of volgens de eisen van de klant;

4 1-aderige kabel: geel, groen, rood, blauw, geelgroen tweekleurig of zwart of volgens de eisen van de klant.

Opmerking 1: Geel, groen en rood worden gebruikt voor de hoofdlijnkern, en blauw wordt gebruikt voor de neutrale lijnkern.

6.2 Meeraderige kabelisolatie digitale identificatie:

2-aderige kabel: 0, 1; 3-aderige kabel: 1, 2, 3; 4-aderige kabel: 0, 1, 2, 3;

4-aderige kabel: 0, 1, 2, 3, 4;

Opmerking 2: De cijfers moeten wit zijn of volgens de eisen van de klant, waarbij 1, 2, 3 voor hoofdkernen staan, 0 voor neutrale kern en bij 5-aderige kabels verwijst nummer 4 naar geleiders voor speciale doeleinden (inclusief aardgeleiders).

7-mantelkleur

Zwart of volgens de eis van de klant

8-Speciale prestatie-eisen

Vlamvertragend A/B/C kwaliteit, brandwerend, rookarm en halogeenvrij, termietbestendig, knaagdierbestendig, UV-bestendig, oliebestendig, enz.

9- Kenmerken van kabeltoepassing

9.1 De maximale nominale temperatuur op lange termijn die is toegestaan voor de kabelgeleider tijdens normaal bedrijf is 90°C.

9.2 Tijdens kortsluiting (duur niet langer dan 5 seconden) bedraagt ​​de maximaal toegestane temperatuur van de kabelgeleider 250°C.

9.3 De kabelinstallatietemperatuur mag niet lager zijn dan 0 ℃

9.4 Minimale buigradius voor kabelinstallatie

9.4.1 Eenaderige ongewapende kabel:

De minimale buigradius van de kabel tijdens de installatie mag niet minder zijn dan 20 keer de buitendiameter van de kabel.

De minimale buigradius van de kabel na installatie mag niet minder zijn dan 15 maal de buitendiameter van de kabel.

9.4.2 Eenaderige gepantserde kabel:

De minimale buigradius van de kabel tijdens installatie: niet minder dan 15 keer de buitendiameter van de kabel;

De minimale buigradius van de kabel na installatie: niet minder dan 12 keer de buitendiameter van de kabel.

9.4.3 Meeraderige ongewapende kabels:

De minimale buigradius van de kabel tijdens installatie: niet minder dan 15 keer de buitendiameter van de kabel;

De minimale buigradius van de kabel na installatie: niet minder dan 12 keer de buitendiameter van de kabel.

9.4.4 Meeraderige gepantserde kabels:

De minimale buigradius van de kabel tijdens installatie: niet minder dan 12 keer de buitendiameter van de kabel;

De minimale buigradius van de kabel na installatie: niet minder dan 10 keer de buitendiameter van de kabel.

9.5-kabel wordt veel gebruikt in stroomdistributiesystemen van 0,6/1 kV en 1,8/3 kV. De kabel is geschikt voor vaste installatie zowel binnen als buiten of direct ingegraven in pijpleidingen, kabelgoten, leidingen en kabelgoten. Met metaaltape gepantserde kabel is bestand tegen mechanische krachten, maar niet tegen aanzienlijke spanningen. Gepantserde kabel met metaaldraad is bestand tegen mechanische krachten en aanzienlijke spanningen. Ongepantserde kabel is niet bestand tegen spanning of compressie.
