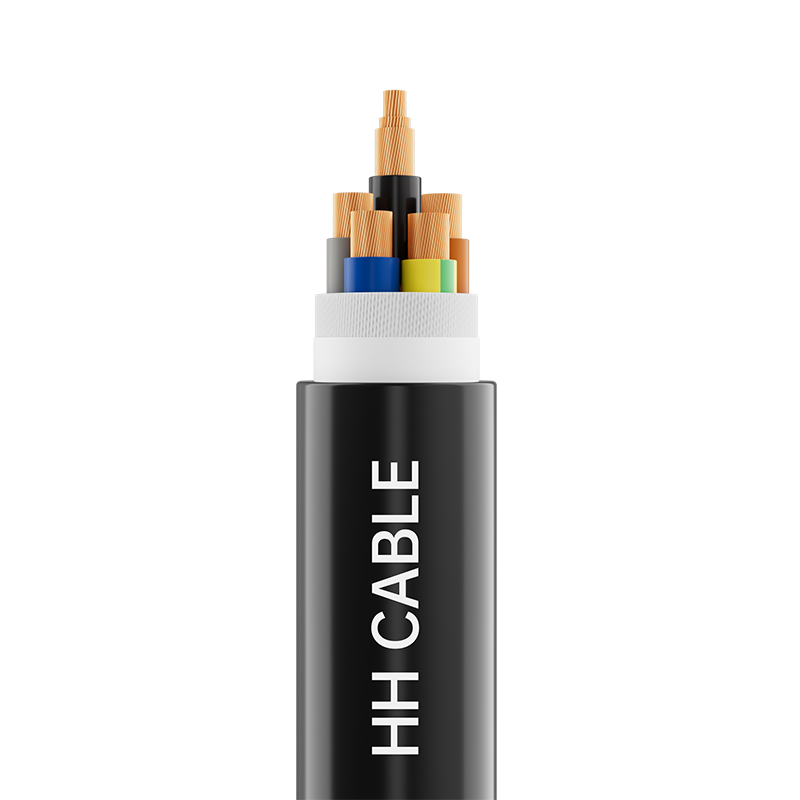

Milieuvriendelijke draden en kabels voor vaste bedrading van 450-750V en lager

Productnaam: Milieuvriendelijke draden en kabels voor vaste bedrading van 450-750V en lager

1-Implementatienormen

Q/320282DJD006-2021

2-productmodel

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS, enz.

3- Spanningsniveau

450/750V, 300/500 V, 300/300V

4-specificatiecategorie

Spanningsniveau

model

Specificatie

450/750V

WDZ-BYJ, WDZ-BY, enz.

1,5 mm 2 ~400 mm 2

WDZ-BYJR, WDZ-BYR, enz.

1,5 mm 2 ~240 mm 2

WDZ-RYJ, WDZ-RY, enz.

1,5 mm 2 ~240 mm 2

300/500 V

WDZ-BYJ, WDZ-BY, enz.

0,5 mm 2 ~1,0 mm 2

WDZ-RY, WDZ-RY, enz.

0,5 mm 2 ~1,0 mm 2

300/500 V

WDZ-BYJYJ, WDZ-BYJY, enz.

0,75 mm2~10 mm2

Spanningsniveau

model

Aantal kernen

Specificatie

300/500 V

WDZ-RYJYJB, WDZ-RYYB, enz.

2

0,75 mm 2 ~1,0 mm 2

300/500 V

WDZ-RYJYJ, WDZ-RYJY, enz.

2-5

0,75 mm 2 ~2,5 mm 2

300/300V

WDZ-RYJSP, WDZ-RYSP, enz.

2

0,5 mm 2 ~6 mm 2

300/300V

WDZ-RYJS, WDZ-RYS, enz.

2

0,5 mm 2 ~6 mm 2

5- Beschrijving van de kabelstructuur

Kabel structuur

Materiaalbeschrijving

Dirigent

Massieve koperen geleider van klasse 1 of ronde gestrande koperen geleider van klasse 2 of zachte koperen geleider van klasse 5

Vuurvaste laag (indien aanwezig)

Mica-tape

Isolatie

Vernet polyethyleen of polyolefine of vernet polyolefine isolatiemateriaal

Vulling (indien aanwezig)

Niet-hygroscopisch polypropyleen gaasvultouw

Kabelwikkeltape (indien aanwezig)

Rookarme halogeenvrije tape of glasvezeltape of polyestertape

Metalen afscherming (indien aanwezig)

Koperdraad vlechtwerk

Buitenmantel (indien aanwezig)

Polyolefine of verknoopt polyolefine omhulselmateriaal

6-draads kernidentificatie

6.1 Identificatie van de isolatiekleur:

6.1.1 Wanneer gekleurde isolatie wordt gebruikt voor de identificatie van geïsoleerde draadkernen, mag elke geïsoleerde draadkern slechts één kleur gebruiken, behalve de groen/gele combinatiekleur.

6.1.2 De kleuren van de isolatiekernen van een meeraderige kabel mogen niet groen en geel zijn, aangezien dit geen gecombineerde kleuren zijn.

6.1.2 Voor groen/geel geïsoleerde draadkernen moet één kleur ten minste 30% en niet meer dan 70% van het oppervlak van de geïsoleerde draadkern bedekken, en de andere kleur moet de rest bedekken en overal consistent zijn.

6.1.4 De Het voorkeurskleurenspectrum voor isolatiekleuring van kabels met vijf aders of minder is als volgt:

1 kern en 2 kern: geen voorkeur voor kleurenspectrum;

3 aders: groen/geel, blauw, bruin of bruin, zwart, grijs;

4 aders: groen/geel, bruin, zwart, grijs of blauw, bruin, zwart, grijs;

5-aderig: groen/geel, blauw, bruin, zwart, grijs of blauw, bruin, zwart, grijs, zwart.

6.1.5 Wanneer er speciale vereisten zijn voor chromatografie, kunnen de vraag- en aanbodpartijen onderhandelen en bepalen op basis van de eisen van de klant.

6.2 Isolatie digitale identificatie:

6.2.1 De isolatiekernen van kabels met meer dan twee aders mogen ook met nummers worden geïdentificeerd. De isolatie moet dezelfde kleur hebben en in natuurlijke volgorde worden gerangschikt van de binnenlaag naar de buitenlaag, te beginnen met isolatiekern nr. 1 (het wordt aanbevolen om witte cijfers op zwarte isolatie te printen), met uitzondering van de groen/gele isolatiekern (indien aanwezig).

6.2.2 Wanneer het bord uit één enkel cijfer bestaat, moet er een horizontale lijn onder het nummer worden toegevoegd. Als het bord uit twee cijfers bestaat, moeten deze verticaal worden geplaatst en moet er onder het laatste nummer een horizontale lijn worden toegevoegd. Het interval di tussen twee aangrenzende groepen getallen mag niet groter zijn dan 50 mm. De opstelling van de digitale identificatieborden is weergegeven in onderstaande figuur:

7-mantelkleur

Zwart of volgens de eis van de klant

8-Speciale prestatie-eisen

Vlamvertragend A/B/C-kwaliteit, brandwerend, termietbestendig, knaagdierbestendig, UV-bestendig, bestand tegen lage temperaturen, bestand tegen minerale olie, enz.

9- Kenmerken van kabeltoepassing

9.1 De maximale nominale temperatuur op lange termijn die is toegestaan voor de kabelgeleider tijdens normaal bedrijf is: polyolefin isolatie: 70°C; isolatie van vernet polyethyleen of isolatie van vernet polyolefine: 90°C .

9.2 De maximaal toegestane temperatuur van de kabelgeleider tijdens kortsluiting (duur niet langer dan 5 seconden) is: polyolefine: 160°C; isolatie van vernet polyethyleen of isolatie van vernet polyolefine: 250°C.

9.3 De kabelinstallatietemperatuur mag niet lager zijn dan 0 ℃

9.4 Minimale buigradius voor kabelinstallatie:

De minimale buigradius van kabels met een buitendiameter kleiner dan 25 mm: niet minder dan 4 keer de buitendiameter van de kabel;

De minimale buigradius van kabels met een buitendiameter groter dan of gelijk aan 25 mm: niet minder dan 6 keer de buitendiameter van de kabel.

9.5 Deze serie specificeert milieuvriendelijke draden en kabels voor bedrading met een maximale spanning van 450/750V. Ze worden veel gebruikt in gebieden met hoge veiligheids- en milieueisen, zoals spoorwegvervoer, luchthavens, hoge gebouwen, winkelcentra en ziekenhuizen, voor elektrische verlichting en interne bedrading, elektrische apparaten, elektrische apparatuur, instrumenten en meters, regelapparatuur, elektronische apparatuur en automatische apparaten. Installatiemethoden omvatten vaste bedrading, installatie binnen of buiten, of inbedding in leidingen of soortgelijke gesloten systemen.
