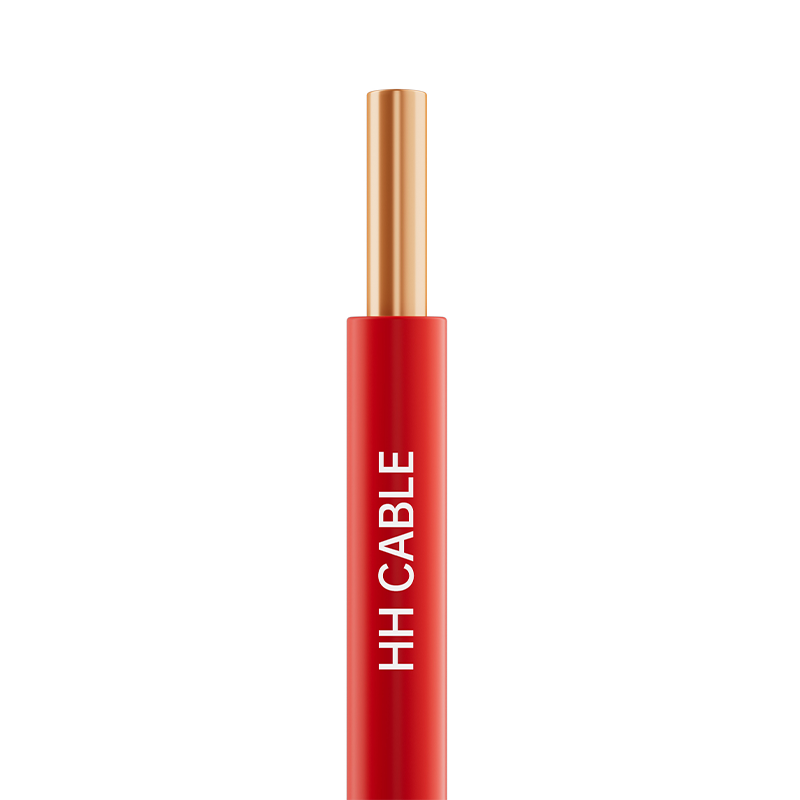

450-750V en lager PVC geïsoleerde kabels, draden en snoeren

Productnaam: 450-750V en lager PVC geïsoleerde kabels, draden en snoeren

1-Implementatienormen

GB/T5023-2008, JB/T8734-2016

2-productmodel

BV, BLV, BVV, BLVV, BVVB, BLVVB, BVR, RV, RVV, RVS, enz.

3- Spanningsniveau

450/750V, 300/500 V, 300/300V

4-specificatiecategorie

Spanningsniveau

model

Specificatie

450/750V

60227 CEI 01(BV)

1,5 mm 2 ~400 mm 2

BLV

2,5 mm 2 ~400 mm 2

60227 IEC 0 2 (R V)

1,5 mm2~240 mm2

BVR

2,5 mm2~185 mm2

300/500 V

60227 CEI 05(BV)

0,5 mm2~1,0 mm2

BV

0,75 mm2~1,0 mm2

60227 CEI 06(RV)

0,5 mm2~1,0 mm2

300/500 V

BVV

0,75 mm2~185 mm2

BLVV

2,5 mm2~185 mm2

Spanningsniveau

model

Aantal kernen

Specificatie

300/500 V

BVVB

2-3

0,75 mm 2 ~10 mm 2

BLVVB

2-3

2,5 mm 2 ~10 mm 2

300/500 V

60227 CEI 53 (RV V)

2-5

0,75 mm 2 ~2,5 mm 2

300/500 V

RV V

2

1,5 mm 2 ~6 mm 2

3-5

4 mm 2 ~6 mm 2

6~37

0,5 mm 2 ~2,5 mm 2

300/300V

60227 CEI 52 (RV V)

2-3

0,5 mm 2 ~0,75 mm 2

300/300V

RVS

2

0,5 mm 2 ~4 mm 2

5- Beschrijving van de kabelstructuur

Kabel structuur

Materiaalbeschrijving

Dirigent

Ronde gecompacteerde of niet-gecompacteerde geleiders (koper, aluminium of aluminiumlegering), koperen geleiders - Klasse 1, Klasse 2, Klasse 5; aluminium geleiders - Klasse 1, Klasse 2

Brandwerende laag (indien aanwezig)

Mica-tape

Isolatie

PVC-isolatiemateriaal

Vulling (indien aanwezig)

Niet-hygroscopisch vultouw van polypropyleen met netvormig patroon

Kabelwikkeltape (indien aanwezig)

Niet-geweven stof of polyestertape

Buitenmantel (indien aanwezig)

PVC-mantelcompound

6-draads kernidentificatie

6.1 Identificatie van de isolatiekleur:

6.1.1 Wanneer gekleurde isolatie wordt gebruikt voor de identificatie van geïsoleerde draadkernen, mag elke geïsoleerde draadkern slechts één kleur gebruiken, behalve de groen/gele combinatiekleur.

6.1.2 De kleuren van de isolatiekernen van een meeraderige kabel mogen niet groen en geel zijn, aangezien dit geen gecombineerde kleuren zijn.

6.1.2 Voor groen/geel geïsoleerde draadkernen moet één kleur ten minste 30% en niet meer dan 70% van het oppervlak van de geïsoleerde draadkern bedekken, en de andere kleur moet de rest bedekken en overal consistent zijn.

6.1.4 Het voorkeurskleurenspectrum voor isolatiekleuring van kabels met vijf aders of minder is als volgt:

1 kern en 2 kern: geen voorkeur voor kleurenspectrum;

3 aders: groen/geel, blauw, bruin of bruin, zwart, grijs;

4 aders: groen/geel, bruin, zwart, grijs of blauw, bruin, zwart, grijs;

5-aderig: groen/geel, blauw, bruin, zwart, grijs of blauw, bruin, zwart, grijs, zwart.

6.1.5 Wanneer er speciale vereisten zijn voor chromatografie, kunnen de vraag- en aanbodpartijen onderhandelen en bepalen op basis van de eisen van de klant.

6.2 Isolatie digitale identificatie:

6.2.1 Kabels met zes of meer aders moeten worden geïdentificeerd met nummers. De isolatie moet dezelfde kleur hebben en numeriek in natuurlijke volgorde zijn gerangschikt van de binnenlaag naar de buitenlaag, te beginnen met geïsoleerde kern nr. 1 (zwarte isolatie met witte letters wordt aanbevolen), met uitzondering van de groen/gele geïsoleerde kern (indien aanwezig).

6.2.2 Wanneer het bord uit één enkel cijfer bestaat, moet er een horizontale lijn onder het nummer worden toegevoegd. Als het bord uit twee cijfers bestaat, moeten deze verticaal worden geplaatst en moet er onder het laatste nummer een horizontale lijn worden toegevoegd. Het interval di tussen twee aangrenzende groepen getallen mag niet groter zijn dan 50 mm. De opstelling van de digitale identificatieborden is weergegeven in onderstaande figuur:

7-mantelkleur

Wit, zwart of volgens de eis van de klant

8-Speciale prestatie-eisen

Vlamvertragend A/B/C-kwaliteit, brandwerend, termietbestendig, knaagdierbestendig, UV-bestendig, bestand tegen lage temperaturen, bestand tegen minerale olie, enz.

9- Kenmerken van kabeltoepassing

9.1 De maximale nominale temperatuur op lange termijn die is toegestaan voor de kabelgeleider tijdens normaal bedrijf is 70°C.

9.2 De maximaal toegestane temperatuur van de kabelgeleider tijdens kortsluiting (duur niet langer dan 5 seconden) is 160℃.

9.3 De kabelinstallatietemperatuur mag niet lager zijn dan 0 ℃

9.4 Minimale buigradius voor kabelinstallatie:

De minimale buigradius van kabels met een buitendiameter kleiner dan 25 mm: niet minder dan 4 keer de buitendiameter van de kabel;

De minimale buigradius van kabels met een buitendiameter groter dan of gelijk aan 25 mm: niet minder dan 6 keer de buitendiameter van de kabel.

9.5 Deze serie PVC-geïsoleerde draden en kabels heeft een maximale spanning van 450/750V en wordt veel gebruikt in residentiële, commerciële en industriële omgevingen voor elektrische verlichting en interne bedrading, huishoudelijke apparaten, elektrische apparatuur, instrumentatie, besturingsapparatuur, elektronische apparatuur en automatische apparaten. Installatiemethoden omvatten vaste bedrading, binnen of buiten, of ingebed in leidingen of soortgelijke gesloten systemen.
