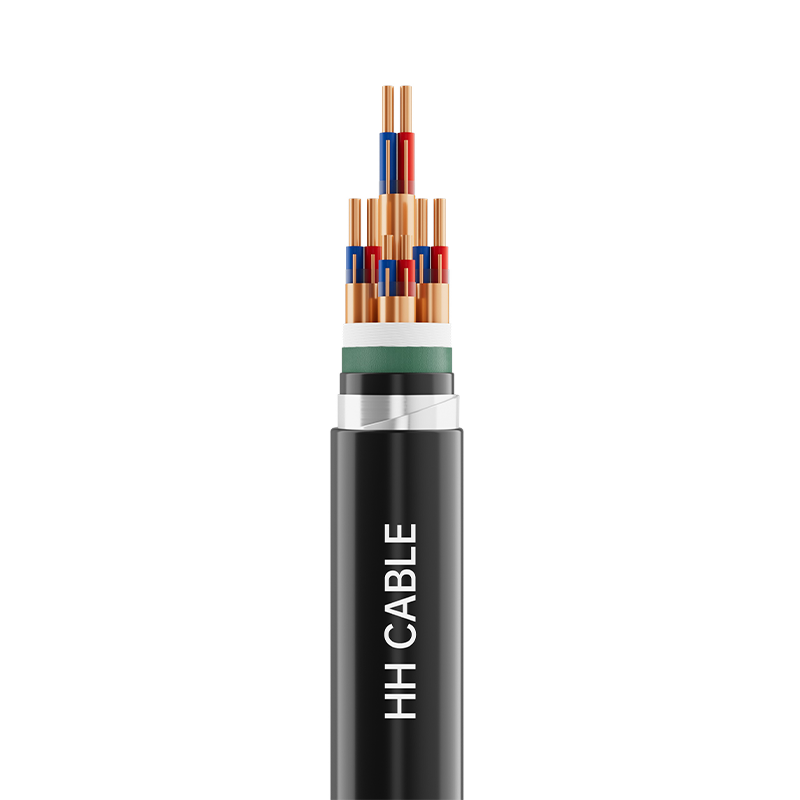

300-500V computer- en instrumentkabels

Productnaam: 300-500V computer- en instrumentkabels

1-Implementatienormen

TICW 6-2009, BS5308

2-productmodel

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23, enz.

3- Spanningsniveau

300/500 V

4-Productspecificaties

rooster

Model

Nominale doorsnede van de geleider mm2

Structuur van de bekabelingscomponenten

Laan Groep

Groep met drie lijnen

Vierdraadsgroep

Polyethyleen isolatie, polyvinylchloride isolatie, vernet polyethyleen isolatie, halogeenvrije rookarme polyolefine isolatie

0,5, 0,75, 1,0, 1,5, 2,5

1~50

1~24

1~10

Isolatie van siliconenrubber

0,5, 0,75, 1,0, 1,5, 2,5

1~50

1~24

1~10

Fluorkunststof isolatie

0,5, 0,75, 1,0

1~19

1~10

—

1,5, 2,5

1~10

1~10

—

5- Beschrijving van de kabelstructuur

Kabel structuur

Materiaalbeschrijving

Dirigent

Massieve koperen geleider van klasse 1 of ronde gestrande koperen geleider van klasse 2 of zachte koperen geleider van klasse 5

Brandwerende laag (indien aanwezig)

Mica-tape

Isolatie

Polyvinylchloride of polyethyleen of vernet polyethyleen of halogeenvrij rookarm polyolefine

Twisted pair-, groeps- of stertwisttape (indien beschikbaar)

Polyestertape of niet-geweven stof

Individuele afscherming (indien aanwezig)

Koperdraadvlechtwerk of (kopertape of koperen plastic tape of aluminium plastic tape) wikkeling of aluminium plastic tape wikkeling en koperdraad vlechtwerk composiet afscherming

Vullen

Niet-hygroscopisch vultouw van polypropyleen met netvormig patroon

Kabelwikkeltape

Niet-geweven stof of polyestertape

Algemene afscherming (indien aanwezig)

Gevlochten koperdraad of (kopertape of koperen plastic tape of aluminium plastic tape) wikkeling of aluminium plastic tape wikkeling en koperdraad vlechtwerk composiet afscherming

Binnenmantel of isolatiehuls (indien aanwezig)

Polyvinylchloride (PVC), polyethyleen (PE) of halogeenvrij, rookarm polyolefine omhulselcompound

Bepantsering (indien aanwezig)

Gegalvaniseerde staalband of gegalvaniseerde staaldraad

Buitenmantel

Polyvinylchloride of polyethyleen of halogeenvrij rookarm polyolefine

6-draads kernidentificatie

Kabelcomponenten worden geïdentificeerd door isolatiekleuring, en er worden verschillende kleuren gebruikt om de strengen binnen de paren (groepen) te onderscheiden. Er kunnen verschillende kleurspectra, kleurbanden of cijfers worden gebruikt om de draadgroepen te onderscheiden en te identificeren, of volgens de eisen van de klant.

7-mantelkleur

Zwart of volgens de eis van de klant

8-Speciale prestatie-eisen

Vlamvertragend A/B/C kwaliteit, brandwerend, rookarm en halogeenvrij, termietbestendig, knaagdierbestendig, UV-bestendig, bestand tegen minerale oliën, etc.

9- Kenmerken van kabeltoepassing

9.1 De maximale nominale temperatuur op lange termijn die is toegestaan voor de kabelgeleider tijdens normaal bedrijf:

PVC-isolatie, polyethyleen isolatie, rookarme halogeenvrije polyolefine isolatie: 70°C; vernet polyethyleen isolatie: 90°C.

9.2 De kabelinstallatietemperatuur mag niet lager zijn dan 0 ℃

9.3 Minimale buigradius voor kabelinstallatie:

Voor niet-gepantserde kabels of met koperdraad gevlochten afgeschermde flexibele kabels: de buigradius mag niet minder zijn dan zes maal de buitendiameter van de kabel;

Kabels met koperen tape of koper-kunststof tape-afscherming of aluminium-kunststof tape-afscherming of stalen tape-pantser of staaldraad-pantser:

De buigradius mag niet minder zijn dan 12 maal de buitendiameter van de kabel.

9.4 Deze kabel wordt veel gebruikt in instrumentatie- en besturingssystemen voor industriële automatisering (ICS), gedistribueerde besturingssystemen (DCS) en programmeerbare logische controllers (PLC) met een nominale spanning van 300/500 V. Als verbindingslijn tussen elektronische computers, industriële automatiseringsinstrumenten, sensoren en actuatoren maakt het de automatische besturing van analoge en digitale signaalsystemen zoals detectie, besturing, alarm en vergrendeling mogelijk, en verzendt het analoge en digitale signalen zoals detectie, besturing, vergrendeling en alarm voor procesvariabelen in productieapparatuur. Het heeft een uitstekende weerstand tegen magnetische veldinterferentie, elektrostatische interferentie en is bestand tegen schade door insecten en vogels. Het kan binnen, buiten, direct ingegraven of in kabelgoten en sleuven worden geïnstalleerd.
