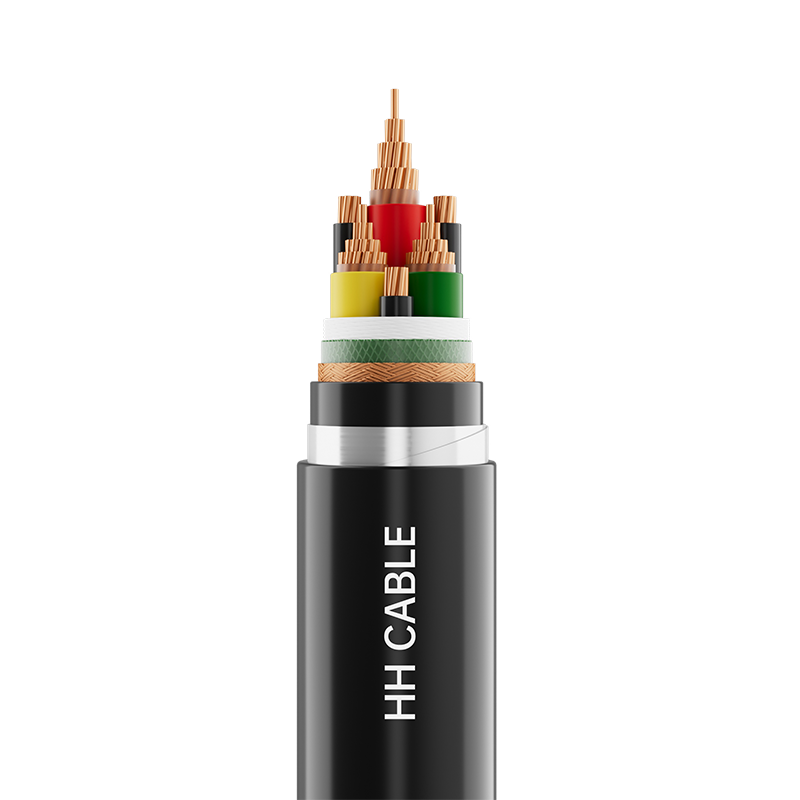

Nominale spanning 1 kV voedingskabel met variabele frequentie

Productnaam: Nominale spanning 1kV voedingskabel met variabele frequentie

1-Implementatienormen

Q/320282DJD009-2025

2-productmodel

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP, enz.

3- Spanningsniveau

0,6/1kV

4-Productspecificaties

Aantal kernen

Specificatie

Aantal kernen

Specificatie

Hoofdlijn kern

Neutrale kern

Hoofdlijn kern

Neutrale kern

3 3

4mm2

1(0,75) mm2

3 3

70mm2

10mm2

6mm2

1,5(1) mm2

95mm2

16mm2

10mm2

2,5(1,5) mm2

120mm2

25mm2

16mm2

4(2,5) mm2

150mm2

35 (25) mm 2

25mm2

6 (4) mm 2

185mm2

35mm2

35mm2

6mm2

240 mm2

50(35)mm2

50mm2

10mm2

300 mm2

50mm2

Aantal kernen

Specificatie

3

1,5 mm 2 ~300 mm 2

5- Beschrijving van de kabelstructuur

Kabel structuur

Materiaalbeschrijving

Dirigent

Ronde gecompacteerde of niet-gecompacteerde koperen geleiders, koperen geleiders - Klasse 1, Klasse 2, Klasse 5;

Brandwerende laag (indien aanwezig)

Mica-tape

Isolatie

Isolatie van polyvinylchloride, isolatie van vernet polyethyleen of siliconenrubber

Vullen

Niet-hygroscopisch polypropyleen gaasvultouw

Kabelwikkeltape

Niet-geweven of polypropyleentape

Metalen afscherming

Gevlochten koperdraad of losjes gewonden koperdraad of (kopertape of koperen plastic tape of aluminium plastic tape) omwikkeling

Binnenmantel (indien aanwezig)

Polypropyleen reliëftape of (siliconenrubber of polyvinylchloride of polyethyleen of halogeenvrij rookarm vlamvertragend) omhulselmateriaal

Isolatiehuls (indien aanwezig)

Polyvinylchloride of polyethyleen of halogeenvrij, rookarm, vlamvertragend omhulselmateriaal of siliconenrubber

Bepantsering (indien aanwezig)

Gegalvaniseerde staalband of gegalvaniseerde staaldraad of gevlochten gegalvaniseerde staaldraad

Buitenmantel

Polyvinylchloride of polyethyleen of halogeenvrij, rookarm, vlamvertragend omhulselmateriaal of siliconenrubber

6-draads kernidentificatie

6.1 Isolatiekleuring of kleurbandidentificatie:

3-aderige kabel: geel, groen, rood of volgens de eisen van de klant;

3 3-aderige kabel: 3 hoofdaders: geel, groen, rood of volgens de eisen van de klant, 3 neutrale aders: geelgroen of zwart of volgens de eisen van de klant.

Opmerking: Isolatie van vernet polyethyleen kan worden onderscheiden door kleurbanden of isolatiekleuring.

6.2 Meeraderige kabelisolatie digitale identificatie:

3-aderige kabel: 1, 2, 3 of volgens de eisen van de klant;

3 3-aderige kabel: 3 hoofdkernen: 1, 2, 3 of volgens de eisen van de klant, 3 neutrale kernen: 0 of volgens de eisen van de klant.

7-mantelkleur

Zwart of volgens de eis van de klant

8-Speciale prestatie-eisen

Vlamvertragend A/B/C-kwaliteit, brandwerend, termietbestendig, knaagdierbestendig, UV-bestendig, oliebestendig, slijtvast, bestand tegen hoge temperaturen, enz.

9- Kenmerken van kabeltoepassing

9.1 De maximale nominale temperatuur op lange termijn die is toegestaan voor de kabelgeleider tijdens normaal bedrijf:

PVC-isolatie: 70℃; XLPE-isolatie: 90℃; Isolatie van siliconenrubber: 180℃.

9.2 De maximaal toegestane temperatuur van de kabelgeleider tijdens kortsluiting (duur niet langer dan 5 seconden) is: polyvinylchloride isolatie: 160°C; isolatie van vernet polyethyleen: 250°C; isolatie van siliconenrubber: 350°C.

9.3 De kabelinstallatietemperatuur mag niet lager zijn dan 0 ℃

9.4 Minimale buigradius voor kabelinstallatie:

9.4.1 Eenaderige ongewapende kabel:

De minimale buigradius van de kabel tijdens installatie: niet minder dan 20 keer de buitendiameter van de kabel;

De minimale buigradius van de kabel na installatie: niet minder dan 15 keer de buitendiameter van de kabel.

9.4.2 Eenaderige gepantserde kabel:

De minimale buigradius van de kabel tijdens installatie: niet minder dan 15 keer de buitendiameter van de kabel;

De minimale buigradius van de kabel na installatie: niet minder dan 12 keer de buitendiameter van de kabel.

9.4.3 Meeraderige ongewapende kabels:

De minimale buigradius van de kabel tijdens installatie: niet minder dan 15 keer de buitendiameter van de kabel;

De minimale buigradius van de kabel na installatie: niet minder dan 12 keer de buitendiameter van de kabel.

9.4.4 Meeraderige gepantserde kabels:

De minimale buigradius van de kabel tijdens installatie: niet minder dan 12 keer de buitendiameter van de kabel;

De minimale buigradius van de kabel na installatie: niet minder dan 10 keer de buitendiameter van de kabel.

9.5-kabel wordt veel gebruikt in voedingssystemen die overeenkomen met motoren met variabele frequentie van 0,6/1 kV en lager, waardoor een efficiënte en stabiele krachtoverdracht en -regeling wordt bereikt. De uitstekende afscherming, anti-interferentie-eigenschappen en het aanpassingsvermogen aan hoge frequenties zorgen voor een veilige en stabiele werking van motoren met variabele frequentie in complexe elektromagnetische omgevingen.
