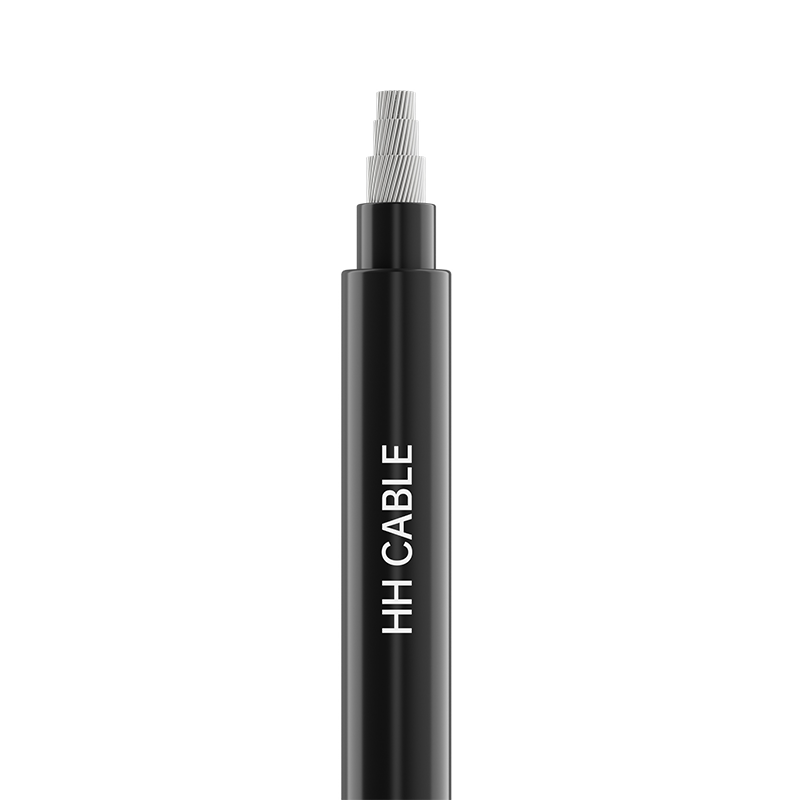

Fotovoltaïsche kabels voor zonne-energie (EN-normen)

Productnaam: Fotovoltaïsche kabel op zonne-energie (EN-norm)

1-Implementatienormen

EN 50618:2014

2-productmodel

H1Z2Z2-K

3- Spanningsniveau

Wisselstroom: 1/1 kV; Gelijkstroom: 1,5 kV

4-Productspecificaties

Aantal kernen

Specificatie

1

1,5~35

5- Beschrijving van de kabelstructuur

Kabel structuur

Materiaalbeschrijving

Dirigent

Klasse 5 vertinde koperen geleider

Isolatielaag (indien aanwezig)

rookarme halogeenvrije tape

Isolatie

Vernet polyolefine

Isolatielaag (indien aanwezig)

rookarme halogeenvrije tape

Buitenmantel (indien aanwezig)

Vernet polyolefine

6-draads kernidentificatie

Isolatie color identification: black or red or white or as per customer's requirements

7-mantelkleur

Zwart of volgens de eis van de klant

8-Speciale prestatie-eisen

Vlamvertragend A/B/C-kwaliteit, rookarm en halogeenvrij, UV-bestendig, koudebestendig, ozonbestendig, weerbestendig, enz.

9- Kenmerken van kabeltoepassing

9.1 Maximale geleidertemperatuur tijdens kabelbedrijf: 120°C.

9.2 De maximaal toegestane temperatuur van de kabelgeleider tijdens kortsluiting (duur niet langer dan 5 seconden) is 250℃.

9.3 Bedrijfstemperatuur: -40 °C tot 90 °C

9.4 De temperatuur van de kabelinstallatie mag niet lager zijn dan -15℃

9.5 Minimale buigradius van kabelinstallatie: niet minder dan 4 keer de buitendiameter van de kabel;

9.6 Wordt voornamelijk gebruikt voor het overbrengen van gelijkstroom gegenereerd door fotovoltaïsche panelen en wordt veel gebruikt om fotovoltaïsche modules en DC-combineerdozen met elkaar te verbinden. Het wordt ook gebruikt voor andere verbindingen in fotovoltaïsche systemen of soortgelijke energieopwekkingssystemen. Het is geschikt voor vaste installaties zowel binnen als buiten.
